SPL-2Bでできること

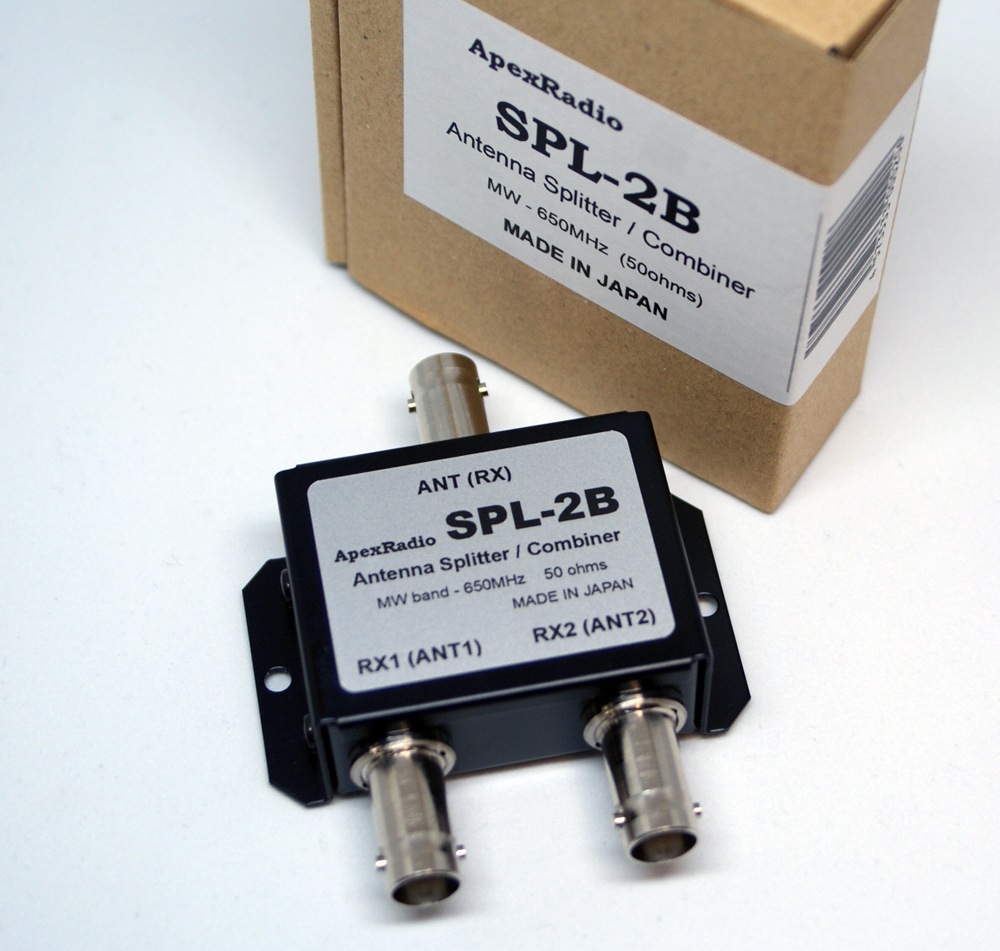

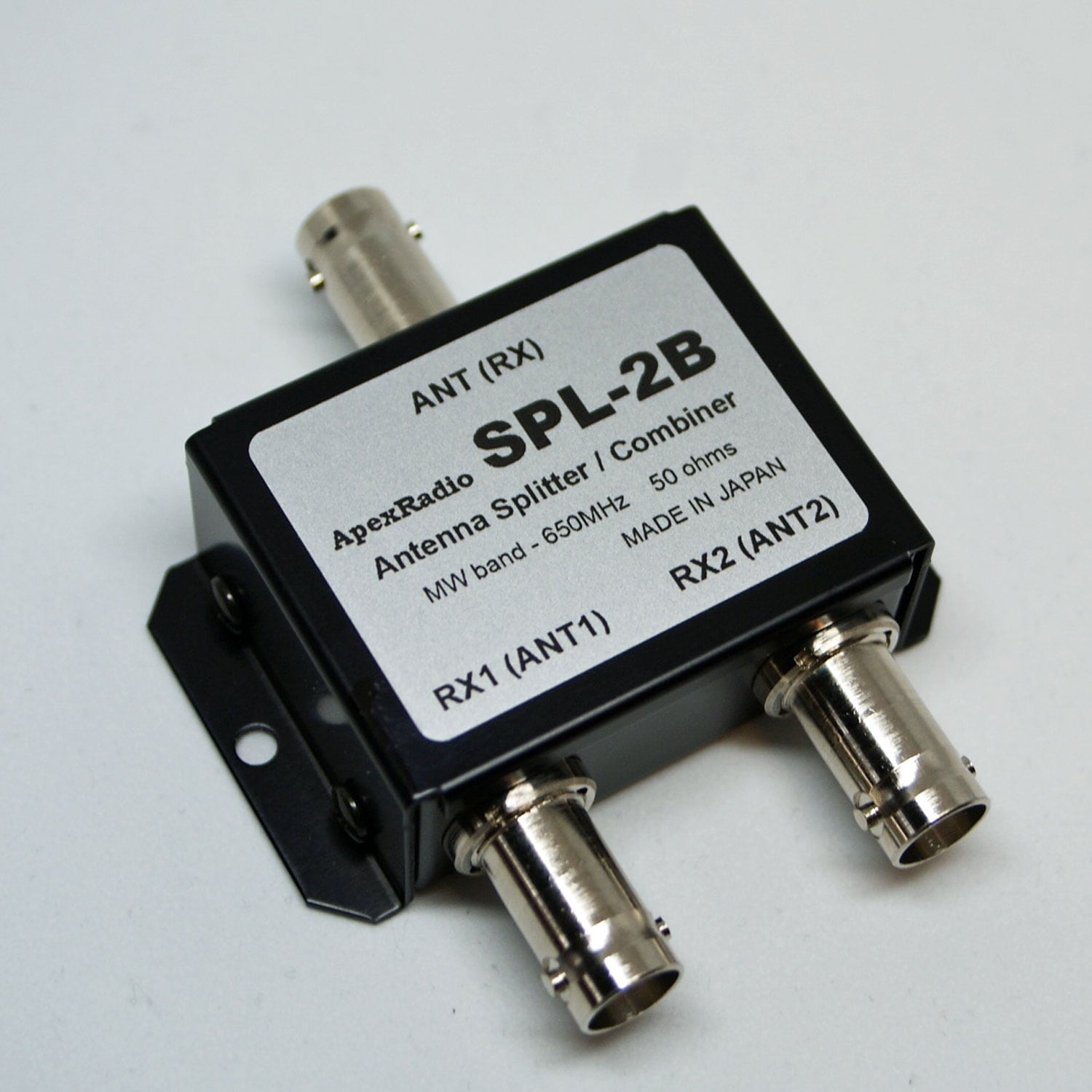

ApexRadio SPL-2Bは、1本の受信アンテナからの信号を2台の受信機へ分配できる、受信専用の広帯域分配器です。入出力を逆に接続すると、2本のアンテナからの受信信号を1台の受信機へまとめる混合器としても使用できます。電源を必要としないパッシブ方式です。
1本のアンテナを2台の受信機へ分配
1本のアンテナを2台の受信機で共用したい場合に、アンテナからの信号を2系統へ分配します。通信型受信機、広帯域受信機、SDR、BCLラジオなど、50Ω系の受信設備で使用できます。
2台の受信機を切り替える操作は必要なく、両方の受信機を同時に接続して、それぞれ異なる周波数を受信できます。
受信機間のアイソレーション 30dB typ.
2台の受信機を単純に並列接続すると、一方の受信機がもう一方の受信状態へ影響を及ぼす場合があります。SPL-2Bは受信機側端子間に30dB typ.のアイソレーションを持たせ、受信機相互の影響を抑える設計です。
アイソレーション値は代表値であり、受信機や接続ケーブル、周波数などの使用条件によって結果は異なります。
分配時の信号レベルについて
SPL-2Bは信号を増幅しないパッシブ方式です。1本のアンテナ信号を2系統へ分けるため、各受信機へ届く信号レベルは、アンテナを1台の受信機へ直接接続した場合より低くなります。
仕様に記載する挿入損失は0.25dB typ.ですが、これは分配後も入力と同じ信号レベルが得られることを意味するものではありません。弱い信号を受信する場合は、SPL-2Bを使用した状態と直接接続した状態を比較してください。
逆接続で、2本のアンテナを1台の受信機へ混合
入出力を逆に接続すると、2本のアンテナからの受信信号を混合し、1台の受信機へ入力できます。異なる設置場所や特性を持つアンテナを、1台の受信機へまとめて接続したい場合に使用できます。
ただし、2本のアンテナを混合すれば必ず受信状態が向上するものではありません。受信結果はアンテナの種類、設置位置、同軸ケーブル長、受信周波数、周囲の電波環境などによって異なります。
周波数を選別する混合器ではありません
SPL-2Bには、アンテナごとに異なる周波数帯を選別するフィルター機能はありません。混合器として使用した場合は、2本のアンテナから届く信号が対応周波数範囲内でまとめて受信機へ入力されます。
特定の周波数帯だけを分離・合成するデュプレクサーやダイプレクサーとは用途が異なります。
分配器としての接続方法
受信アンテナ
↓
SPL-2B 共通側端子
↓
SPL-2B 2分岐側端子
↓ ↓
受信機1 受信機2
アンテナからの同軸ケーブルを共通側端子へ接続し、2分岐側の各端子から、それぞれの受信機へBNCプラグ付き同軸ケーブルを接続します。接続ケーブルは別途ご用意ください。
混合器としての接続方法
アンテナ1 アンテナ2
↓ ↓
SPL-2B 2分岐側端子
↓
SPL-2B 共通側端子
↓
受信機
2本のアンテナからの同軸ケーブルを2分岐側の各端子へ接続し、共通側端子から受信機へBNCプラグ付き同軸ケーブルを接続します。
1MHz〜650MHzの広帯域に対応
規格周波数範囲は1MHz〜650MHz。中波・短波からVHF・UHF帯まで、幅広い受信用途に対応します。
規格では650MHzまでVSWR 1.2以下とし、VSWR約2.0以下を実用範囲とした場合は、500kHz〜900MHzで使用可能とされています。規格範囲外では、接続するアンテナ、受信機、ケーブルなどによって受信結果が変わります。
50Ω系で使用してください
SPL-2Bは、すべての端子を50Ωとして設計されています。アンテナ、受信機、同軸ケーブルも50Ω系を基本として接続してください。
使用しない端子がある場合は、50Ω終端器を接続してください。端子を開放したままにすると、本来の周波数特性やアイソレーションが得られない場合があります。50Ω終端器は付属しません。
English Information
The ApexRadio SPL-2B is a passive, receiving-only wideband antenna splitter and combiner. It allows one receiving antenna to feed two receivers while providing 30 dB typical isolation between the receiver ports. Used in reverse, it can combine signals from two antennas into one receiver. The rated frequency range is 1 MHz to 650 MHz. Practical operation may extend from 500 kHz to 900 MHz when a VSWR of approximately 2.0 or less is acceptable. The specified insertion loss is 0.25 dB typical; however, the signal level at each receiver is also reduced by the act of splitting one signal into two paths. The SPL-2B has three BNC female connectors, a 50-ohm impedance, and requires no external power. Unused ports should be terminated with 50 ohms. For receiving and indoor use only. Made in Japan.
主な仕様
型式名：SPL-2B
機能：受信専用アンテナ分配器・混合器
規格周波数範囲：1MHz〜650MHz
実用周波数範囲：500kHz〜900MHz・VSWR約2.0以下の場合
アイソレーション：30dB typ.
挿入損失：0.25dB typ.
VSWR：1.2以下・650MHzまで
インピーダンス：50Ω
コネクター：BNCジャック×3
外形寸法：約70×64×21mm・突起物を含む
重量：約70g
電源：不要・パッシブ方式
用途：受信専用・屋内用
製造国：日本
JANコード：4573533000206
ご使用上の注意
※本製品は受信専用です。送信機、トランシーバー、アマチュア無線機などの送信経路には使用できません。
※電源を使用しないパッシブ方式のため、受信信号を増幅する機能はありません。
※使用しない端子には50Ω終端器を接続してください。
※混合器として使用しても、受信感度や受信範囲の向上を保証するものではありません。
※本製品は屋内用です。屋外や風雨にさらされる環境では使用しないでください。
※接続用同軸ケーブル、変換ケーブル、50Ω終端器、受信機、アンテナは付属しません。
※製品改良や生産ロットにより、仕様、外観、製品銘板のデザインを予告なく変更する場合があります。
