AZ505 ― 47cmの扱いやすさと430MHz帯3.8dBi

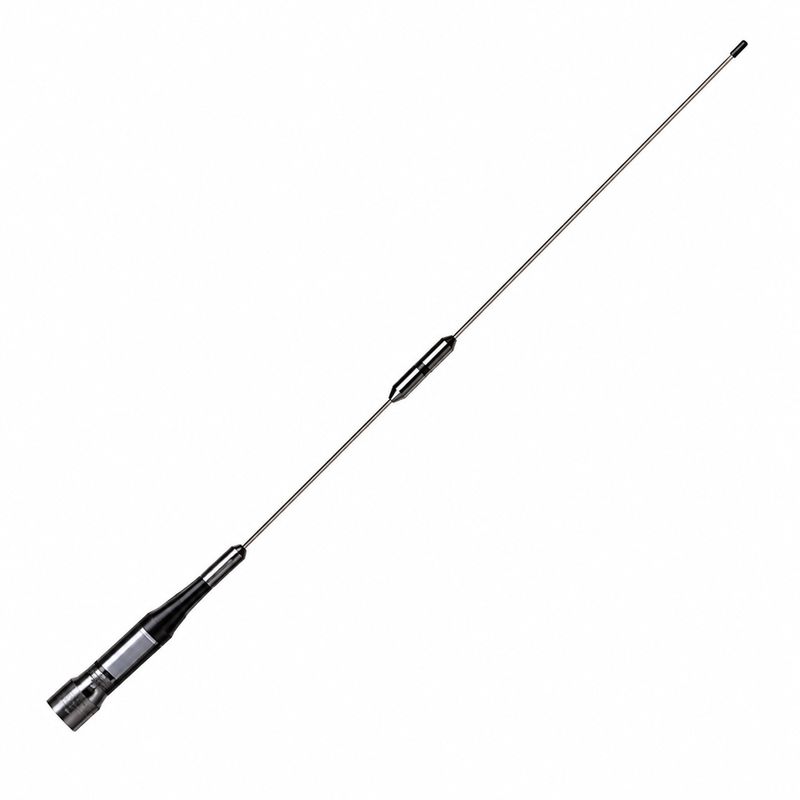

DIAMOND AZ505は、144/430MHz帯に対応した全長0.47mの2バンドモービルアンテナです。
車高を抑えやすいコンパクトサイズながら、430MHz帯では3.8dBiの利得を備えています。
全長は0.47m、質量は約75g。
長いアンテナを使いにくい車両や、日常のモービル運用で取り回しを重視したい場合に扱いやすいサイズです。
430MHz帯は6/8λ C-Loadノンラジアル方式を採用し、3.8dBiの利得を備えています。
144MHz帯は1/4λ方式です。
周波数帯：144/430MHz帯
全長：0.47m
質量：約75g
利得：3.8dBi（430MHz）
耐入力：50W FM（合計）
インピーダンス：50Ω
VSWR：1.5以下
形式：144MHz 1/4λ ／ 430MHz 6/8λ C-Loadノンラジアル
接栓：M-P
144MHz帯で使用するときの重要な注意
144MHz帯では車体をアースとして使用します。
基台と車体を確実に導通させて設置してください。
430MHz帯はノンラジアル方式です。
AZ505は全長47cm・約75gとコンパクトなため、マグネット基台を使った車載にも選ばれています。
基台サイズや同軸ケーブルの長さに合わせて選択できます。
144MHz帯を重視する場合
AZ505の144MHz帯は1/4λ方式です。
マグネット基台で使用する場合は設置状態によってアンテナ特性が変化することがありますので、実際の取付状態でSWRをご確認ください。
144MHz帯を重視する場合は、車体へのアースを確実に取れる取付方法もご検討ください。
車高、アンテナの柔軟性、利得、アース条件に合わせて近いモデルから選べます。
COMETの144/430MHzモービルアンテナと比較
※モービルアンテナには通常、取付基台・同軸ケーブル等は付属していません。
設置方法と接栓に合った用品をご用意ください。
