100〜3000MHzの広帯域受信を、
日本製ディスコーンアンテナで。

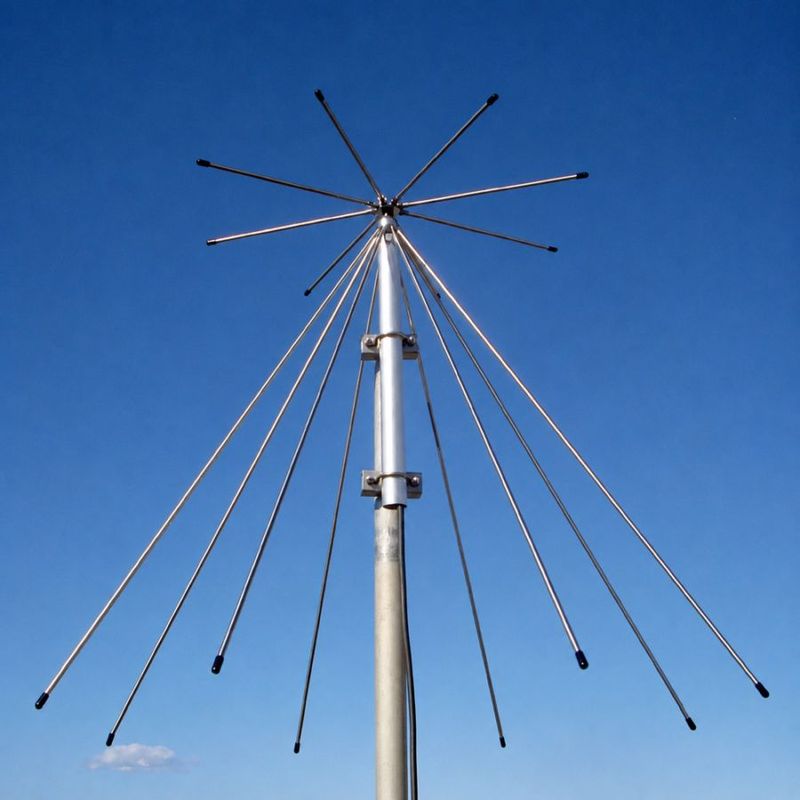

HIDAKA VS3000は、航空無線、業務無線、アマチュア無線、広帯域受信機、スキャナー、SDRなどに対応する固定設置型ディスコーンアンテナです。
3GHzまでの受信範囲、全長約0.73m・重量約0.72kgの短尺・軽量構造、設置条件に合わせて同軸ケーブルを選べる構成が特徴です。
VS3000の位置づけ
VS3000は100〜3000MHzの広帯域受信に加え、144／435／920／1280／2425MHz帯での送信に対応します。最大入力は100W（FM）です。
特定の1バンドに同調させるアンテナではなく、複数の周波数帯を継続して受信・監視する設備や、対応周波数帯で送信する無線設備へ組み込むことを想定したアンテナです。

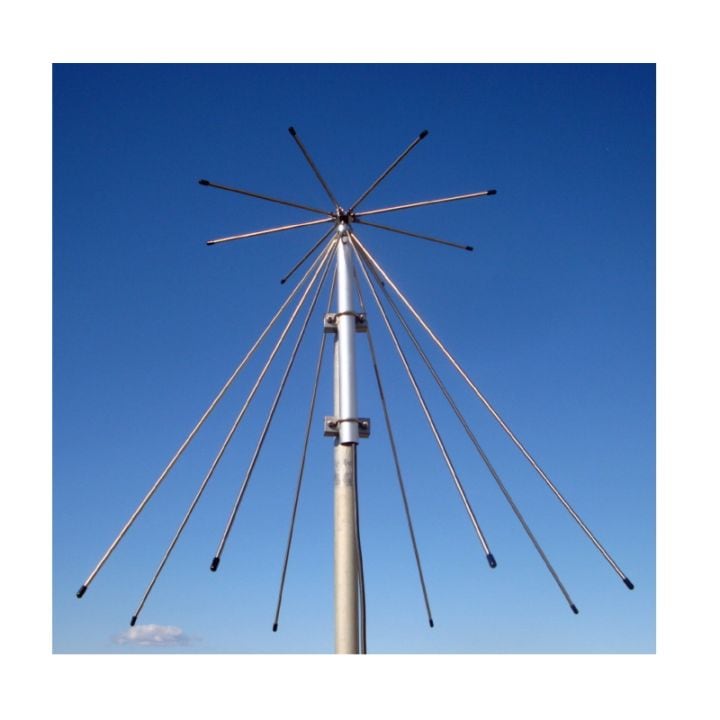

VS3000設置イメージ。設置用マスト、同軸ケーブルなどは設置環境に応じて別途必要です。
対応する主な受信・運用用途
航空無線・エアバンド
空港周辺や航空路など、VHF・UHF航空無線の受信環境に。
業務用モニター設備
業務無線を含む各種VHF・UHF通信の受信・監視設備に。
アマチュア無線
広帯域受信と、対応する周波数帯での送信設備に。
広帯域受信機・SDR
3GHzまでの複数周波数帯を対象とする受信・解析設備に。
※実際の受信状態は、設置場所、アンテナ高、周辺建物、地形、使用する受信機、同軸ケーブルの種類・長さ・損失などによって変化します。
VS3000とVS2000Nの選び分け
VS3000とVS2000Nは、いずれも業務用モニター設備を含む多数の使用実績を持つHIDAKA製ディスコーンアンテナです。単純な上位・下位の関係ではなく、必要な周波数範囲、設置寸法、マスト径、同軸ケーブルの選び方によって使い分けます。
VS3000
受信範囲：100〜3000MHz
全長：約0.73m
コーン最下部直径：約0.84m
重量：約0.72kg
適合マスト径：約38〜54mm
同軸ケーブル：付属しません
3GHzまでの受信や2425MHz帯を含む対応周波数帯での送信を重視し、設置場所に合わせて同軸ケーブルを選定する場合に適しています。
VS2000N
受信範囲：100〜2000MHz
全長：約1.04m
コーン最下部直径：約0.63m
重量：約1.09kg
適合マスト径：約25〜54mm
同軸ケーブル：15m付属
100〜2000MHzを中心に、付属ケーブルを使って受信設備をまとめたい場合や、設置時の最大径を約63cmに抑えたい場合に適しています。
両機種が市場で共存する理由
VS3000は「3GHzまでの周波数範囲と軽量・短尺構造」、VS2000Nは「15m同軸ケーブルを含む設置構成と約63cmの最大径」が主な選択軸です。優劣ではなく、受信対象と設置条件に適した機種を選ぶことが重要です。
HIDAKA VS2000Nの仕様を確認する
設置条件に合わせて同軸ケーブルを選択
VS3000には同軸ケーブルが付属しません。アンテナから無線機までの距離、配線経路、使用周波数、必要な接栓に合わせて、同軸ケーブルを選定できます。
アンテナ側の接栓はN型ジャックです。使用する同軸ケーブルのアンテナ側にはN型プラグが必要です。無線機側の接栓は、使用機器のアンテナ端子に合わせて選択してください。
2.4GHz帯など高い周波数での使用では、同軸ケーブルの種類と長さによる損失の影響が大きくなります。配線距離に応じて、周波数特性と損失を確認して選定してください。
屋外設置を考慮した構造
ステンレス製エレメント
屋外での継続使用を考慮したステンレス製エレメントを採用しています。
N型ジャック・50Ω
屋外アンテナや無線設備で広く使われるN型ジャックを採用しています。
耐風速50m/s
アンテナ単体の構造上の耐風速です。設置設備全体の安全性は、マスト、取付金具、支線、建物側の強度を含めて判断してください。
付属品と別途必要なもの
製品に付属
・VS3000アンテナ本体
・支持パイプ
・マスト取付金具
設置環境に応じて別途用意
・同軸ケーブル
・設置用マスト
・支線および固定用品
・自己融着テープなどの防水用品
・接地、避雷用品
・必要に応じた接栓変換アダプター
製品仕様
144／435／920／1280／2425MHz帯
全長：約0.73m
ディスク直径：約0.58m
コーン最下部直径：約0.84m
ご購入・設置前にご確認ください
・通常はご注文後の製作となり、納期は約3週間です。在庫がある場合は、在庫品として発送します。
・同軸ケーブルと設置用マストは付属しません。
・適合マスト径は約38〜54mmです。
・屋外のコネクター接続部には、自己融着テープなどによる確実な防水処理が必要です。
・落雷・誘導雷への対策は、設置環境に応じて行ってください。
・高所や屋根上への設置は、専門のアンテナ工事業者へご依頼ください。
・送信時は使用周波数でSWRを測定し、無線設備、免許および運用条件に従ってください。
100MHz未満の受信を重視する場合
VS3000の公称受信範囲は100〜3000MHzです。長波・中波・短波など100MHz未満の受信を主目的とする場合は、受信周波数に合わせたアンテナを選択してください。
30kHz〜2000MHzを受信専用でカバー
BCLからVHF・UHF帯までを対象とする受信専用アンテナです。
AOR SA7000を見る
会員ステージ割引あり
ApexRadio DIRECT会員は、会員ステージに応じた割引をご利用いただけます。
HIDAKA VS3000 Discone Antenna
The HIDAKA VS3000 is a Japanese-made fixed-installation discone antenna covering 100 to 3000 MHz for wideband reception. It is suitable for airband monitoring, radio scanners, SDR receivers, amateur radio and professional monitoring installations.
Transmission is supported on the 144, 435, 920, 1280 and 2425 MHz bands with a maximum input of 100 watts FM. Operation must comply with applicable radio regulations, licensing requirements and measured SWR conditions.
The antenna employs stainless-steel elements, a machined brass antenna base and an N-type female connector. A support pipe and mounting hardware are included. The coaxial cable and installation mast are not included.
The antenna is approximately 0.73 m tall, weighs approximately 0.72 kg and has an approximate maximum installed diameter of 0.84 m. The specified mast diameter is approximately 38 to 54 mm, and the survival wind speed is 50 m/s.
The VS3000 and VS2000N both have established use in professional monitoring installations. The VS3000 extends reception to 3000 MHz and allows the operator to select the coaxial cable for the installation. The VS2000N covers 100 to 2000 MHz and includes a 15 m coaxial cable.
The VS3000 is normally manufactured after ordering, with an approximate lead time of three weeks. When stock is available, the product is supplied from inventory.
For international product, distribution or technical inquiries, please contact ApexRadio, Inc. in Tokyo, Japan.
