35BNC-2が必要になる接続
屋外アンテナからの同軸ケーブルには、BNCプラグが使用されることがあります。一方、携帯型BCLラジオには、外部アンテナ入力として3.5mmモノラルジャックを備えた機種があります。
ApexRadio 35BNC-2は、BNCプラグ付き同軸ケーブルと、3.5mmモノラル外部アンテナ端子を備えたBCLラジオを接続するための受信専用変換ケーブルです。
単純な端子変換だけではありません
35BNC-2は、DCカット回路と放電管タイプのサージアレスタをアルミケース内に収めた受信専用変換ケーブルです。
主な適用例
SONY ICF-SW7600GR・ICF-SW7600シリーズ
長く親しまれている携帯型短波ラジオです。外部アンテナ端子へ、BNCプラグ付き同軸ケーブルを接続する際に使用できます。
C.CRANE CC Skywave SSB 2・CC Skywave 2
3.5mmモノラル外部アンテナ端子を備えた携帯型ラジオへの接続例です。
C.CRANE CC Skywave SSB 2との接続例。35BNC-2の3.5mmモノラルプラグを、ラジオの外部アンテナ端子へ接続しています。
※ラジオおよびアンテナは35BNC-2に付属しません。
※端子形状や外部アンテナの接続条件は、受信機の機種や仕様によって異なります。ご使用前に受信機の取扱説明書をご確認ください。
接続方法
1．アンテナ側
アンテナからのBNCプラグ付き同軸ケーブルを、35BNC-2のBNCジャックへ接続します。
2．受信機側
35BNC-2の3.5mmモノラルプラグを、BCLラジオの外部アンテナ端子へ接続します。
同軸ケーブルの先端がM型プラグの場合
固定アンテナや既設の同軸ケーブルでは、受信機側の先端がM型プラグ（M-P）になっている場合があります。その場合は、M-Pを35BNC-2のBNCジャックへ直接接続することはできません。
BNC(P)−M(J)変換コネクタ
を併用することで、M-P付き同軸ケーブルを35BNC-2へ接続できます。
DCカット回路について
アンテナ側と受信機側を直流的に分離するDCカット回路を内蔵しています。
サージアレスタについて
放電管タイプのサージアレスタを内蔵し、静電気や雷サージなどによる過渡的な高電圧を抑制します。
※直撃雷を含む、あらゆる落雷や過電圧から受信機を保護することを保証する製品ではありません。雷の接近時や長期間使用しない場合は、アンテナケーブルを受信機から外してください。
English Information

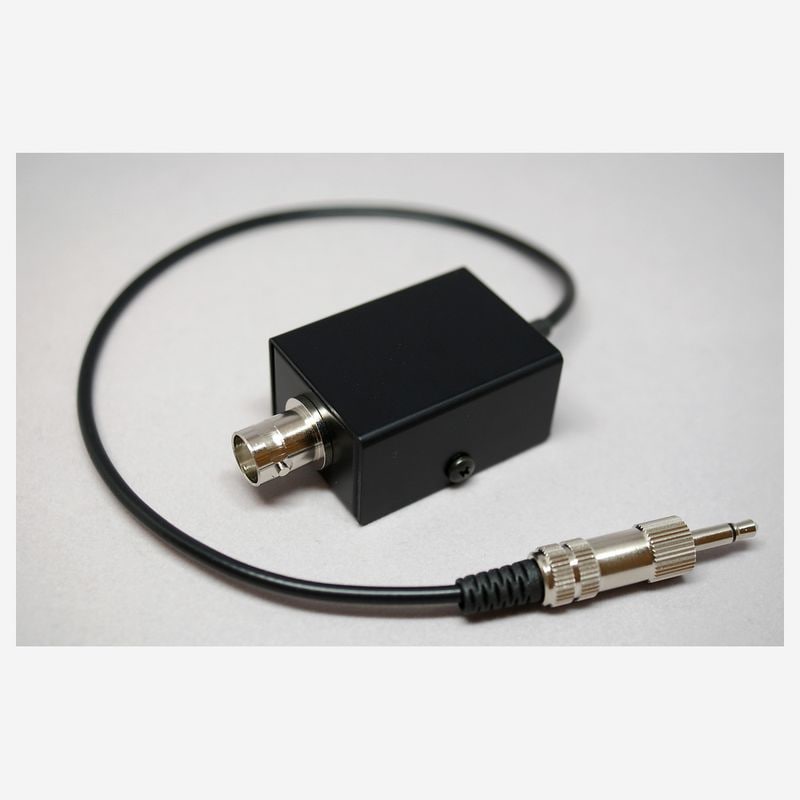

The 35BNC-2 is an adapter cable (approx. 30 cm) for connecting a coaxial cable equipped with a BNC plug (BNC-P) to a portable shortwave receiver with a 3.5 mm mono jack as an external antenna terminal. Typical compatible portable shortwave radios include the SONY ICF-SW7600 series, C.CRANE CC Skywave SSB 2 and CC Skywave 2. The aluminum case is equipped with a BNC jack. Case size is approximately 40 × 30 × 20 mm.
35BNC-2 製品紹介動画
35BNC-2の外観と接続方法をご紹介しています。
主な仕様
製品名：ApexRadio 35BNC-2
用途：受信用変換ケーブル
アンテナ側：BNCジャック
受信機側：3.5mmモノラルプラグ
ケーブル長：約30cm
ケース寸法：約40 × 30 × 20mm
内蔵回路：DCカット回路、放電管タイプのサージアレスタ
ケース：アルミ製
JANコード：4573533000022
製造国：日本
ご使用上の注意
・35BNC-2は受信専用です。送信には使用できません。
・受信機の外部アンテナ端子が3.5mmモノラル仕様であることをご確認ください。
・サージアレスタは、直撃雷を含むすべての雷害を防止するものではありません。
