IT5050でできること

IT5050は、アンテナと受信機の間をトランスによって直流的に切り離す、受信専用のガルバニックアイソレーショントランスです。アンテナ系と受信機側の間に生じるグラウンドループを分断し、その経路を通じて受信機へ回り込む局所ノイズの低減に使用します。

周波数を選別するノイズフィルターではありません

IT5050は、特定の周波数帯を遮断するフィルターや、受信信号を増幅するアンプではありません。アンテナ側と受信機側を電気的に絶縁し、グラウンドループを経路とするノイズの回り込みを抑えるための製品です。

受信環境や接続構成によって効果は異なり、すべての受信ノイズを低減できるものではありません。

グラウンドループによるノイズとは

アンテナ側と受信機側でグラウンド電位に差があると、同軸ケーブルを介して電流のループが形成されることがあります。この経路に、パソコン、SDR、USB接続機器、スイッチング電源などから発生するノイズが重なると、受信機のノイズフロアが高くなる場合があります。

IT5050をアンテナと受信機の間へ挿入することで、このグラウンドループを直流的に分断し、受信信号をトランスを介して受信機へ伝達します。

効果が期待できる主なケース

● アンテナと受信機の間にグラウンドループが形成されている場合

● パソコンやSDR、USB接続機器の使用時にノイズが増える場合

● スイッチング電源などからのノイズが、接地系や同軸ケーブルを経路として回り込んでいる場合

● アンテナ系と受信設備を直流的に分離したい場合

効果が得られにくい主なケース

● アンテナ自体が空間から直接受信している電波ノイズ

● グラウンドループとは関係のない飛来ノイズや混信

● 受信機内部やアンテナ直近で発生しているノイズ

● 強い信号による混変調や受信機の過入力

基本的な接続方法

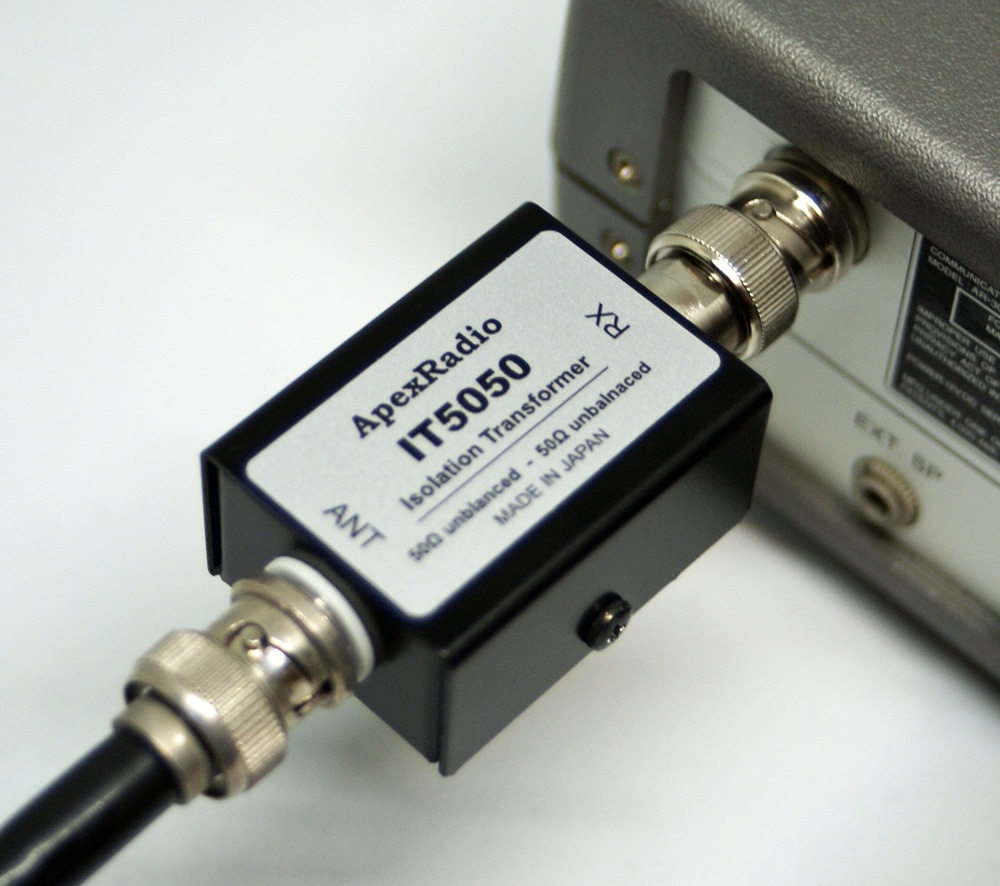

IT5050のRX側を受信機のBNCアンテナ端子へ接続し、ANT側へアンテナケーブルを接続した使用例です。受信機およびアンテナケーブルは付属しません。

アンテナ側同軸ケーブルのBNCプラグをIT5050のANT側BNCジャックへ接続し、IT5050のRX側BNCプラグを受信機のBNCジャックへ接続します。電源や操作は必要ありません。

3.5mmモノラル外部アンテナ端子を備えたBCLラジオへ接続する場合は、IT5050のRX側に35BNC-AT3または35BNC-2を組み合わせて使用できます。

30kHz〜1000MHzの広帯域に対応

長波・中波・短波からVHF・UHF帯まで、30kHz〜1000MHzの広い周波数範囲で使用できます。広帯域受信機で受信周波数を移動する場合も、基本的には接続したまま使用できます。

ただし、トランスを挿入するため受信信号には挿入損失が生じ、周波数や接続条件によって減衰量が異なります。ノイズの改善が確認できず、信号減衰の影響が大きい場合は、IT5050を外した状態のほうが良好な受信結果となることがあります。

同軸ケーブルを通じたDC給電について

IT5050はアンテナ側と受信機側を直流的に切り離すため、同軸ケーブルを通じたDC電源は通過しません。同軸給電を必要とするアクティブアンテナ、LNA、プリアンプなどと組み合わせる場合は、アンテナ側の給電方法と接続構成をご確認ください。

静電気に対する効果について

アンテナ側と受信機側を直流的に絶縁する構造により、アンテナ側に誘導された静電気が受信機へ伝わりにくくなる効果も期待できます。

ただし、IT5050は避雷器や雷サージ保護器ではありません。落雷や誘導雷による損傷を防止することを保証する製品ではありません。

関連製品

取扱説明書

ApexRadio IT5050 取扱説明書 PDF

English Information

The ApexRadio IT5050 is a receiving-only galvanic isolation transformer designed for connection between an antenna and a receiver. By breaking a ground-loop path between the antenna system and the receiver, it may reduce locally generated noise caused by equipment such as computers and switching power supplies. It covers 30 kHz to 1000 MHz, has a 50-ohm impedance, and is fitted with a BNC jack on the antenna side and a BNC plug on the receiver side. No external power supply is required. Insertion loss is inherent and varies with frequency and connection conditions. Noise unrelated to ground loops will not be reduced. For receiving use only. Made in Japan.

主な仕様

ご使用上の注意

※本製品は受信専用です。送信機、トランシーバー、アマチュア無線機などの送信経路には使用できません。

※受信環境や接続構成により、ノイズ低減効果は異なります。

※アンテナで直接受信する、グラウンドループに関係しないノイズは低減しません。

※本製品の挿入により受信信号には挿入損失が生じ、周波数や接続条件によって減衰量が異なります。

※ノイズ改善効果が確認できない場合は、本製品を挿入しないほうが良好な受信結果となることがあります。

※製品改良などにより、仕様や外観を予告なく変更する場合があります。
